74_04 - Inverter

Baustelle Dieser Baustein enthält sechs getrennte Nicht - Gatter (INVERTER). Alle sechs Gatter können unabhängig voneinander verwendet werden. Bei jedem Gatter nimmt der Ausgang Q den Zustand LOW an, wenn der Eingang I auf HIGH liegt. Ist der Eingang LOW, wird der Ausgang HIGH.

Der Baustein 7414 enthält bei gleicher Anschlussbelegung ebenfalls sechs Inverter, jedoch mit Schmitt-Trigger Funktion.

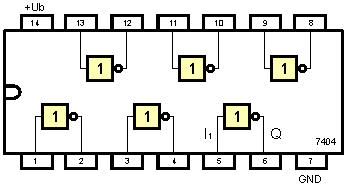

Pinbelegung / Pinout

74_04

Familie:StdLSSHCT
Durchlaufverzögerung:10 ns10 ns3 ns8 ns
Stromaufnahme:12 mA2 mA22 mA40µA
