Logic-Gatter
Als Logikbaustein bezeichnet man in der Elektronik digitale integrierte Schaltkreise, welche in der Bandbreite von sehr einfachen bis hin zu sehr komplexen logische Schaltfunktionen realisieren.
Die Palette an Bauteilen reicht von einfachen Logikgattern (wie beispielsweise UND- und ODER-Gatter) und Flipflops bis hin zu programmierbaren Logikbauelementen wie PLDs, CPLDs,FPGAs und kundenspezifischen integrierten Schaltungen (ASCIs).
Familien
Der erste Teil der Bezeichnung eines Transistor-Transistor Logikbausteins (TTL) weist auf den Einsatz- / Temperaturbereich des Bausteins hin. 54 weist auf militärische Anwendungen, 74 auf den Einsatz in der Konsumentenelektronik hin. Dann folgen Buchstaben welche über Herstellung und konstruktive Eigenschaften der Familie Aufschluss geben. Mit der letzten Zahl wird der logische Aufbau des Gatters beschrieben.
| Kürzel | Bezeichnung | Bemerkung |
|---|---|---|
| Std | 74 xxx | Standard TTL |
| S | 74 S xxx | Shottky TTL |
| AS | 74 AS xxx | Advanced Schottky TTL |
| H | 74 H xxx | High Power TTL |
| LS | 74 LS xxx | Low power Schottky TTL |
| ALS | 74 ALS xx | Advanced Low power Schottky TTL |
| F | 74 F xxx | Fast TTL |
| HCT | 74 HCT xxx | Highspeed CMOS TTL |
weitere Familien bei Wikipedia
Die Verzögerungszeiten (PropagationDelay) bewegen sich in der Größenordnung von ein bis zehn Nanosekunden, wobei üblicherweise gilt:
| t(pd)= | AS < F < S < H < LS < Std |
|---|
| Durchlaufzeit | Std | S | AS | H | LS | ALS | F | HCT |
|---|---|---|---|---|---|---|---|---|
| im Mittel ns | 10 | 3 | 1,5 | 6 | 9 | 1,5 | 2 | 7 |
Achtung ! Es handelt sich hier um 'Dicke-Daumen-Werte' !
Bitte schauen Sie in das entsprechende Datenblatt.
Grundeigenschaften

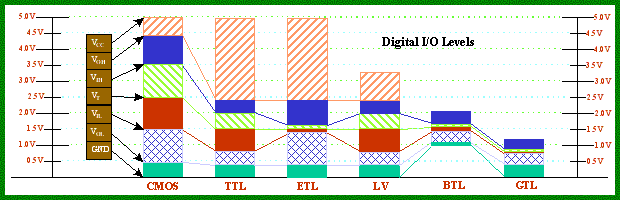

Die Betriebsgleichspannung aller Familien beträgt grundsätzlich 5VG5%. Sie muss also zwischen 4,5V und 5,5V liegen. Die Spannungen an den Eingängen der Gatter teilen sich in drei Bereiche ..
log 1 / High ... U= 2,0 – 5,5V
verboten ....... U= >0,8V - <2,0V
log 0 / Low .... U= 0V – 0,8V
Achtung! Es handelt sich hier um Durchschnittswerte. Bei einigen wenigen Bausteinen kann dies auch ganz anders aussehen.
Pin-Belegung
Bei allen 74igern sieht das grundsätzlich so aus.
Weitere Info's zu den Pinbelegungen entweder im jeweiligen Datenblatt oder
auch auf der ->Sammelseite dazu.
Schaltplan-Symbole
im Amiga ...
verbaute Logic-Gatter:
| Typ | Funktion | A500 | A600 | A1200 | A2000 | A3000 | A3000T | A4000 | A4000T | Exp. |
|---|---|---|---|---|---|---|---|---|---|---|
| 7407 | Hex Buffer Driver | 2 | A3640 | |||||||
| 74F00 | 4x 2-Input NAND | 1 | ||||||||
| 74F04 | Hex Inverter | 1 | A3640 | |||||||
| 74F08 | 4x 2-Input AND Gate | 1 | ||||||||
| 74F139 | ? | A3640 | ||||||||
| 74F1803 | ? | A3640 | ||||||||
| 74F244 | 8x Buffer/Line Driver | 1 | ||||||||
| 74F245 | 8x Bus Transceiver | 1 | - | |||||||
| 74F32 | 4x 2-Input Positive OR | 1 | A3640 | |||||||
| 74F74 | 2x D-Type Flip-Flop | 2 | ||||||||
| 74F86 | 4x 2-Input EXCLUSIVE-OR | 1 | ||||||||
| 74F257 | ? | A3640 | ||||||||
| 74FCT16245 | 6 | |||||||||
| 74FCT16646 | 2 | |||||||||
| 74FCT244(T) | 1 | A3640 | ||||||||
| 74FCT373 | ? | A3640 | ||||||||
| 74FCT374 | ? | A3640 | ||||||||
| 74FCT543 | ? | A3640 | ||||||||
| 74HC4066 | 1 | |||||||||
| 74HCT166 | 1 | |||||||||
| 74HCT174 | 3 | |||||||||
| 74HCT32 | 1 | |||||||||
| 74LS125A | 4x Buffer/Line Driver | 2 (DM) | ||||||||
| 74LS38 | 4x 2-Input NAND Buffer | 1 (DM) | ||||||||
| 74LS74A | 1 (DM) |
(xM) = Modul
Alternativ-Typen
Alternativ-Typen (lt. Commodore):
| Typ | Funktion | A500 | A600 | A1200 | A2000 | A3000 | A3000T | A4000 | A4000T | Exp. |
|---|---|---|---|---|---|---|---|---|---|---|
| 74ACT16245 | (6) |
Hinweis: ungeprüft und unbestätigt
(6) = in Klammern ggf. Alternativ-Typ
- Logic-Vergleich FCT <-> ABT (43kB)
Vergleiche dazu
Downloads / Links
- 74xx-Serien und -Familien (120kB)
- User Guide HC_MOS von Philips (520kB)
- Auszug von und weitere Infos: Wikipedia->Logikbaustein und ->Logikgatter
- http://de.wikipedia.org/wiki/74xx (noch weitere Info's !!)
