Monitor Anschlüsse
Zum einen die Standard-Anschluß-Belegungen der diversen Amiga-Monitore und zum anderen auch die Anschlüße zu Grafikkarten und heuten VGA- bzw. TFT-Anzeigegeräten.

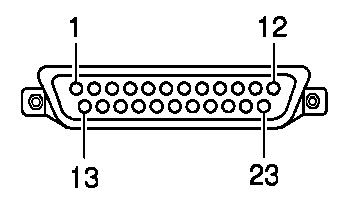

Amiga 23pol SubD (Video)
Vorsicht Die Stifte 21, 22 und 23 auf dem Anschluß des RGB-Monitors dienen zur
externen Stromversorgung. Schließen Sie diese Stifte NUR DANN an,
wenn das externe Gerät auf Stromversorgung über diese Stifte
angewiesen ist. Die Stifte 16-20 sind für die Videomasseverbindung.
| Stift | Name | Beschreibung |
|---|---|---|
| 1 | /XCLK | Externer Takt |
| 2 | /XCLKEN | Externen Takt aktivieren (47 Ohm) |
| 3 | RED | Analog Rot (75 Ohm) |
| 4 | GREEN | Analog Grün (75 Ohm) |
| 5 | BLUE | Analog Blau (75 Ohm) |
| 6 | DI | Digital Intensität (47 Ohm) |
| 7 | DB | Digital Blau (47 Ohm) |
| 8 | DG | Digital Grün (47 Ohm) |
| 9 | DR | Digital Rot (47 Ohm) |
| 10 | /CSYNC | Synchronisation composite (47 Ohm) |
| 11 | /HSYNC | Synchronisation horizontal (47 Ohm) |
| 12 | /VSYNC | Synchronisation vertikal (47 Ohm) |
| 13 | GNDRTN | Masse für /XCLKEN (z.B. digitale Masse) |
| 14 | /PIXELSW | Genlock-Überlagerung (47 Ohm) |
| 15 | /C1 | Takt für Ausgabe (47 Ohm) |
| 16 | GND | Video-Masseverbindung |
| 17 | GND | Video-Masseverbindung |
| 18 | GND | Video-Masseverbindung |
| 19 | GND | Video-Masseverbindung |
| 20 | GND | Video-Masseverbindung |
| 21 | -5V | -5 Volt Gleichstrom (10 mA) |
| 22 | +12V | +12 Volt Gleichstrom (100 mA) |
| 23 | +5V | +5 Volt Gleichstrom (100 mA) |
Monitor 1084 xy
Monitor 1084 xy
Monitor 1084 xy
Monitor xy
VGA 15pol SubHD
