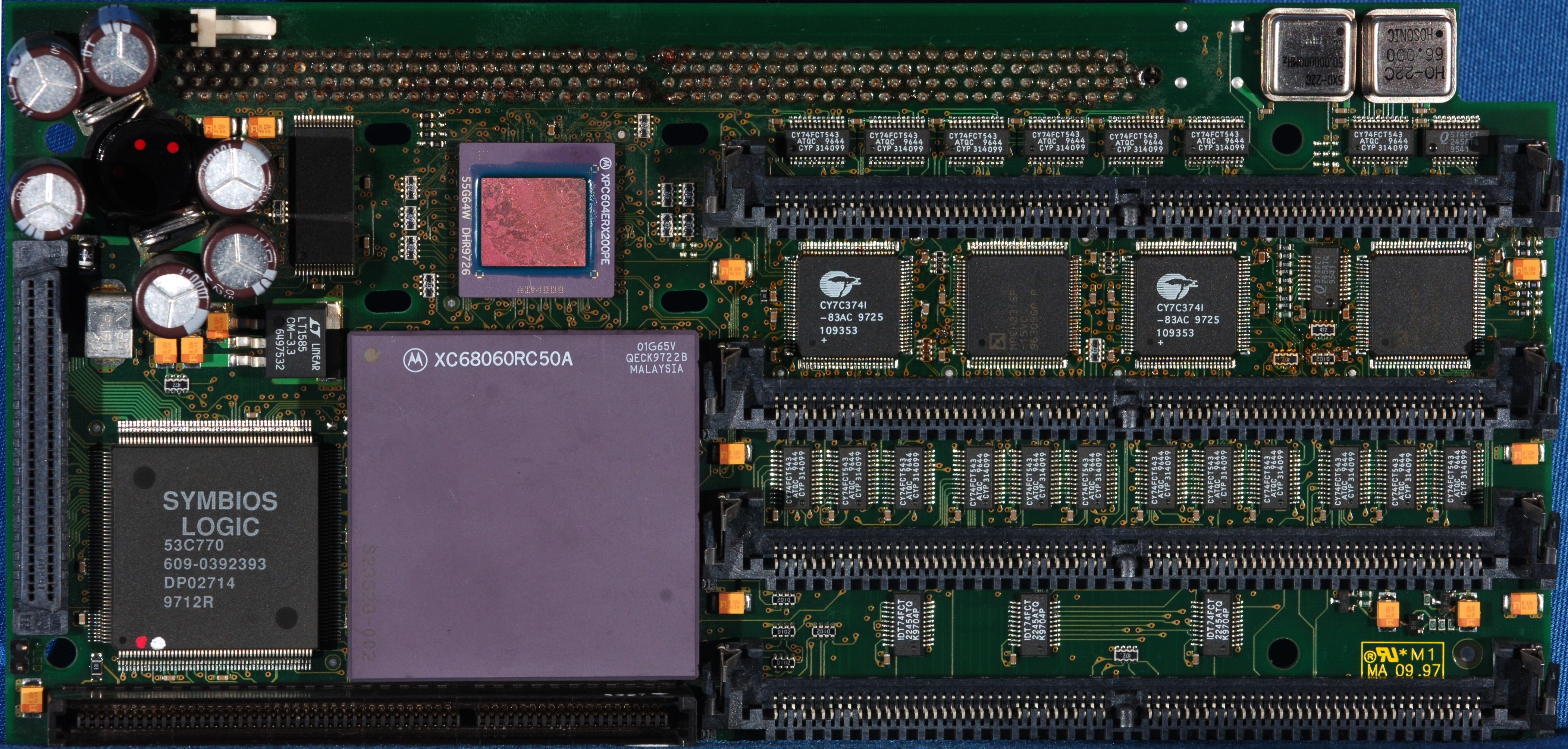

Cyberstorm PPC
PowerPC 604e Beschleunigerkarte für AMIGA 3000(T) und 4000(T)
Die CYBERSTORM PPC ist die High-End PowerUP-Beschleunigerkarte für die Amiga 3000/(T)/4000(T)-Systeme oder für Rechnersysteme mit einem kompatiblen Prozessorerweiterungssteckplatz. Die CYBERSTORM PPC verfügt über einen Hochleistungs-RISC-Prozessor PowerPC604e in verschiedenen Taktraten sowie einen Sockel für einen 68040- oder 68060 Companion-Prozessor. Sie kann mit bis zu 128 MByte 64Bit-breitem Ultra-Fast RAM aufgerüstet werden. Der serienmäßig integrierte Controller nach dem WIDE Fast-20 (ULTRA)-Standard bietet erweiterte Anschlußmöglichkeiten und gewaltige Leistungsreserven mit modernen Massenspeichern und anderen SCSI-Geräten. Über einen integrierten Hochleistungserweiterungsbus können Erweiterungen wie die CyberVisionPPC angeschlossen werden.
Technische Daten
| PowerPC Prozessor | PowerPC604e |
| Taktrate | 180/200 MHz |
| Companion CPU | 68040/68060 25-50 MHz |
| PPC Leistung | bei 200 MHz |
| MIPS | ca. 359 |
| SpecFP95 | ca. 8.7 |
| Speicheraufrüstung | max. 128 MB |
| SIMM Sockel | 4 |
| SCSI on board | Ultra-Wide |
| Passend für | A3000/A4000(T) |
| geeignet für | Rev. |
|---|---|
| A3000 | x.x |
| A4000 | x.x |
Kondensatoren der Cyberstorm PPC
| Anz. | µF | V | Rastermaß | Ø in mm | Höhe in mm | Reichelt |
|---|---|---|---|---|---|---|
| 6 | 1000µF | 10V | RM5 | 10 | 24 | RAD FC 1.000/10 |
Jumperbelegung
1.
- rechtsoben neben dem MACH-Chip:
Jumper
was ich bisher gefunden habe (Jumper von oben nach unten: 1 bis 6)
|
Note that I obtained these results from experimentation, so I can't promise total accuracy. The jumper positions shown are for a standard 200MHz PPC, 50MHz 060 board. A clearer idea of their location can be found in the picture below, in the „How to overclock“ section. * 1: Unknown - this jumper has no apparent effect. * 2: Unknown - this jumper has no apparent effect. * 3: Swaps PPC clock source from oscillator 1 (default) to oscillator 3 (alternative). * 4: Moves PPC clock source from oscillator 1 (default), adding to oscillator 2 (alternative), making it possible to clock both CPUs from oscillator 2. * 5: 68K processor select, 68060 (default), 68040 (alternative). See below for more details. * 6: 68K clock source, Oscillator 2 (default), oscillator 3 (alternative). System devices continue to be clocked from oscillator 2 when alternative is selected. |
2.
- obenlinks neben der PPC-CPU:
Takt-Verhältnis
